Wenn Verbindungen Jahrzehnte überdauern

Wer an Elektronik denkt, hat meist Widerstände, Transistoren oder integrierte Schaltkreise vor Augen. Dabei gibt es Bauteile, ohne die keine einzige elektronische Baugruppe zuverlässig funktionieren würde: Steckverbinder. Sie sorgen dafür, dass Baugruppen miteinander kommunizieren, Spannungen übertragen und Signale sicher ihren Weg finden.

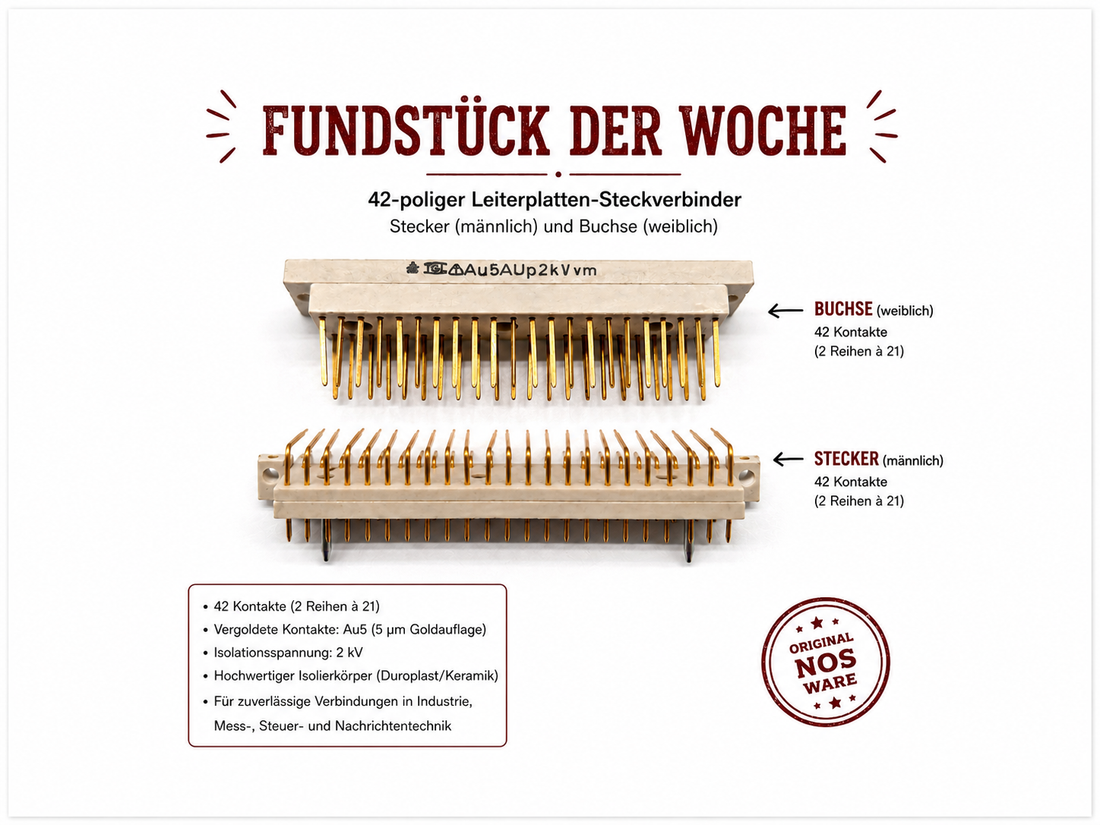

Unser heutiges Fundstück der Woche zeigt einen hochwertigen 42-poligen Leiterplatten-Steckverbinder, bestehend aus Stecker und passender Buchse. Auf den ersten Blick wirkt er unscheinbar – doch hinter diesem Bauteil steckt erstaunlich viel Ingenieurskunst.

Warum überhaupt Steckverbinder?

In den Anfangsjahren der Elektronik wurden viele Baugruppen fest miteinander verlötet. Musste ein Modul ausgetauscht werden, bedeutete das oft stundenlange Lötarbeiten.

Mit der zunehmenden Komplexität von Computern, Messgeräten und Industrieanlagen brauchte man eine bessere Lösung: Baugruppen sollten sich schnell austauschen lassen, ohne jede einzelne Leitung neu anzuschließen.

Die Antwort waren robuste Steckverbinder mit vielen Kontakten.

42 Kontakte – viel mehr als nur Strom

Unser Steckverbinder besitzt 42 einzelne Kontakte, verteilt auf zwei Reihen mit jeweils 21 Pins.

Jeder einzelne Kontakt kann dabei eine eigene Aufgabe übernehmen:

• Versorgungsspannung
• Masse
• Digitale Signale
• Analoge Messwerte
• Steuerleitungen
• Takt- oder Synchronisationssignale

So konnten komplette Baugruppen über nur einen Steckverbinder sicher miteinander verbunden werden.

Vergoldete Kontakte – Luxus oder Notwendigkeit?

Auf dem Gehäuse befindet sich die Kennzeichnung Au5.

Das bedeutet, dass die Kontaktflächen mit einer etwa 5 Mikrometer starken Goldschicht versehen wurden.

Gold besitzt für elektrische Kontakte gleich mehrere entscheidende Vorteile:

• es oxidiert praktisch nicht,
• besitzt einen dauerhaft niedrigen Übergangswiderstand,
• gewährleistet auch nach Jahrzehnten zuverlässige Kontakte,
• verhindert Kontaktprobleme durch Korrosion.

Während blankes Kupfer oder Messing mit der Zeit anlaufen und dadurch den Kontakt verschlechtern können, bleibt Gold nahezu unverändert.

Deshalb werden hochwertige Steckverbinder bis heute häufig vergoldet – besonders überall dort, wo Zuverlässigkeit oberste Priorität hat.

2 kV Isolationsspannung

Eine weitere interessante Kennzeichnung lautet 2 kV.

Diese Angabe beschreibt die Isolationsfestigkeit des Steckverbinders. Zwischen benachbarten Kontakten hält der Isolierkörper Spannungen von bis zu 2000 Volt stand, ohne dass es zu einem elektrischen Überschlag kommt.

Das bedeutet natürlich nicht, dass der Steckverbinder dauerhaft mit 2000 Volt betrieben wurde.

Die hohe Isolationsfestigkeit sorgt vielmehr für:

• große Sicherheitsreserven,
• zuverlässigen Betrieb auch in anspruchsvollen Umgebungen,
• geringe Gefahr von Kriechströmen,
• lange Lebensdauer.

Gerade in Industrieanlagen oder Messgeräten war dies ein wichtiges Qualitätsmerkmal.

Präzision bis ins kleinste Detail

Bereits beim ersten Blick fällt auf, wie sauber der Steckverbinder gefertigt wurde.

Neben den vergoldeten Kontakten besitzt er massive Führungs- und Befestigungselemente.

Diese übernehmen mehrere Aufgaben:

• exakte Ausrichtung von Stecker und Buchse,
• Schutz der empfindlichen Kontakte,
• hohe mechanische Stabilität,
• sichere Verbindung auch bei Erschütterungen.

Dadurch konnten Baugruppen viele tausend Steckzyklen überstehen.

Wo wurden solche Steckverbinder eingesetzt?

Steckverbinder dieser Bauart fanden sich unter anderem in

• industriellen Steuerungen,
• Mess- und Prüftechnik,
• Telekommunikationsanlagen,
• Rechentechnik,
• Laborgeräten,
• Automatisierungssystemen,
• militärischen Anwendungen.

Überall dort, wo höchste Zuverlässigkeit gefordert war, kamen hochwertige Mehrfachsteckverbinder zum Einsatz.

Warum wirken alte Steckverbinder oft hochwertiger?

Wer einen solchen Steckverbinder in der Hand hält, bemerkt sofort das Gewicht und die solide Verarbeitung.

Viele ältere Industriekomponenten wurden für eine Lebensdauer von mehreren Jahrzehnten entwickelt.

Materialeinsparungen spielten damals häufig eine deutlich geringere Rolle als heute.

Dicke Goldschichten, robuste Isolierkörper und stabile Kontakte sorgten dafür, dass diese Steckverbinder auch nach vielen Jahren noch nahezu neuwertig funktionieren.

Kein Wunder also, dass viele historische Industrieanlagen bis heute mit genau solchen Steckverbindern zuverlässig ihren Dienst verrichten.

Fazit

Unser 42-poliger Leiterplatten-Steckverbinder mit passender Buchse zeigt eindrucksvoll, dass selbst scheinbar einfache Verbindungselemente echte Meisterwerke der Elektrotechnik sein können.

Vergoldete Kontakte, hohe Isolationsfestigkeit, robuste Mechanik und durchdachte Konstruktion machten solche Steckverbinder zu unverzichtbaren Bauteilen in Industrie, Messtechnik und Rechentechnik.

Sie erinnern daran, dass zuverlässige Elektronik nicht nur aus Halbleitern besteht – oft entscheidet die Qualität einer einzigen Steckverbindung über den störungsfreien Betrieb einer gesamten Anlage.

Ein unscheinbares Bauteil mit einer beeindruckenden technischen Geschichte – und damit ein echtes Fundstück der Woche.
