Fundstück der Woche – Der Kurbelinduktor der Reichsbahn

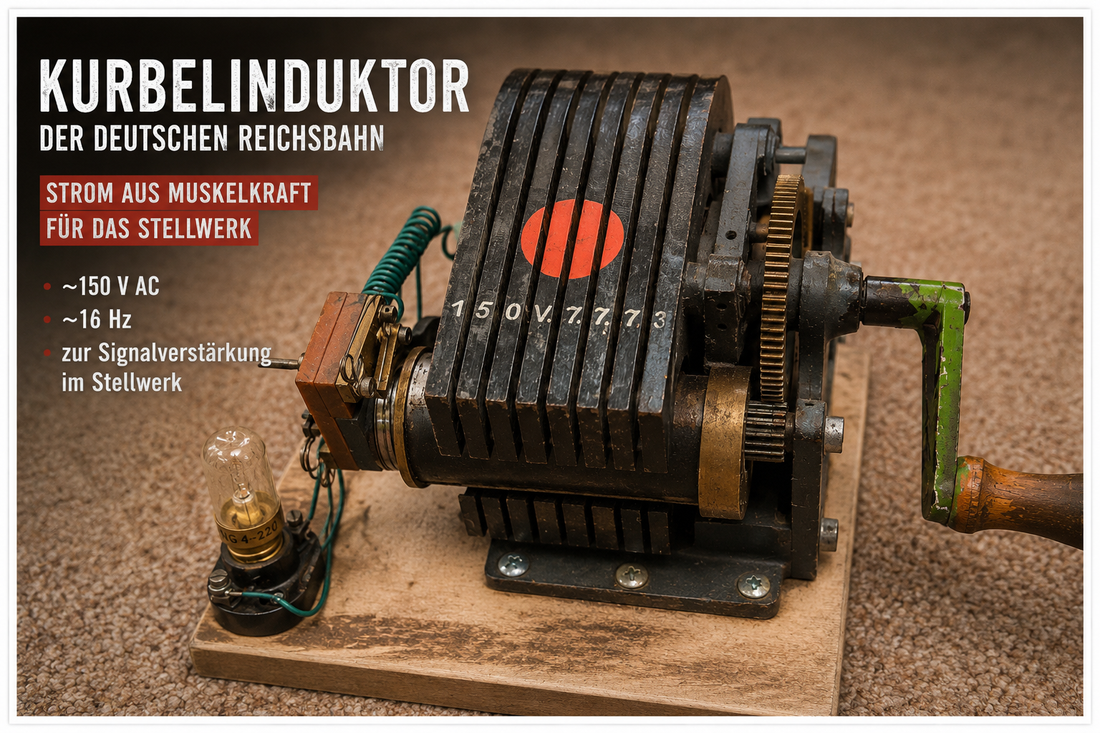

150 Volt aus Muskelkraft - Der Kurbelinduktor der Reichsbahn - der vermutlich zwischen 1880 und 1920 zur Signaltechnik im Eisenbahnwesen eingesetzt wurde
Manchmal landet auf unserer Werkbank ein Gerät, bei dem man sich fragt:
„Wie soll das funktionieren?“
Keine Batterie.
Kein Netzanschluss.
Keine Elektronik.
Und trotzdem erzeugt dieses Gerät rund 150 Volt Wechselspannung.
Willkommen beim Kurbelinduktor – einem technischen Meisterstück aus der Zeit, als Elektrotechnik noch sichtbar, hörbar und begreifbar war.
Ein kräftiger Dreh – und die Spannung steigt
Der Kurbelinduktor wurde bei der Deutschen Reichsbahn in Stellwerken zur Signalverstärkung eingesetzt.
Dazu musste lediglich die Handkurbel betätigt werden.
Was zunächst unspektakulär klingt, ist elektrotechnisch bemerkenswert.
Denn aus der Muskelkraft des Bedieners entstand:
- Wechselspannung von etwa 150 Volt
- Wechselstrom mit etwa 16 Hz
- ausreichend Energie zur Ansteuerung von Signal- und Meldeeinrichtungen
Doch wie schafft das ein Mensch mit einer einzigen Kurbel?
Das Geheimnis steckt im Zahnrad
Betrachtet man das Gerät genauer, fällt sofort das große Messingzahnrad auf.
Und genau hier beginnt die eigentliche Technik.
Niemand kann eine Kurbel schnell genug drehen, um direkt 150 Volt zu erzeugen.
Der Generator benötigt dafür deutlich höhere Drehzahlen.
Deshalb sitzt zwischen Kurbel und Generator ein Übersetzungsgetriebe.
Während die Handkurbel vielleicht nur wenige Umdrehungen pro Sekunde schafft, dreht sich der Generator im Inneren deutlich schneller.
Aus langsamer Muskelkraft wird hohe Rotationsgeschwindigkeit.
Und aus Rotationsgeschwindigkeit entsteht elektrische Spannung.
Genau wie bei einem modernen Kraftwerksgenerator – nur in deutlich kleinerem Maßstab.
Wie entsteht die Spannung?
Der Kurbelinduktor nutzt das Prinzip der elektromagnetischen Induktion.
Ein physikalisches Gesetz, das bis heute die Grundlage nahezu aller Generatoren bildet.
Wird ein Leiter durch ein Magnetfeld bewegt, entsteht eine elektrische Spannung.
Im Kurbelinduktor geschieht genau das:
- Die Kurbel setzt den Anker in Bewegung.
- Der Anker bewegt sich im Magnetfeld.
- Das Magnetfeld verändert sich ständig.
- In den Wicklungen entsteht Wechselspannung.
Der Generator wandelt also unmittelbar:
Muskelkraft → Drehbewegung → elektrische Energie
um.
Eine Technik, die heute noch genauso funktioniert wie vor hundert Jahren.
Warum ausgerechnet 16 Hertz?
Wer sich mit Elektrotechnik beschäftigt, kennt normalerweise zwei Frequenzen:
- 50 Hz in Europa
- 60 Hz in Nordamerika
Doch auf unserem Kurbelinduktor finden sich etwa 16 Hz.
Warum?
Weil moderne Haushaltsgeräte und historische Signaltechnik völlig unterschiedliche Anforderungen hatten.
Die elektromagnetischen Signal- und Relaiseinrichtungen der Eisenbahn arbeiteten mit niedrigen Frequenzen oft zuverlässiger.
Die Anker der Relais konnten sauber schalten, die Signalgeber arbeiteten zuverlässig und die gesamte Technik war auf diese Betriebsweise abgestimmt.
Die Frequenz war also kein Zufall, sondern Teil des Systems.
Die schwarzen Lamellen – mehr als nur Gehäuse
Auf den ersten Blick wirken die schwarzen Lamellen wie Kühlrippen.
Tatsächlich erfüllen sie eine wesentlich wichtigere Aufgabe.
Sie bilden den magnetischen Kern des Generators.
Warum ist das interessant?
Massives Eisen würde bei Wechselströmen sogenannte Wirbelströme erzeugen.
Diese führen zu Verlusten und unerwünschter Erwärmung.
Deshalb werden die Kerne vieler elektrischer Maschinen aus einzelnen Blechen / Elementen aufgebaut.
Die geschichtete Konstruktion reduziert diese Verluste erheblich.
Selbst in diesem historischen Gerät steckt also bereits erstaunlich moderne Elektrotechnik.
Warum 150 Volt?
Diese Zahl überrascht viele.
150 Volt wirken für ein handbetriebenes Gerät erstaunlich hoch.
Der Grund liegt im Einsatzgebiet.
Signalanlagen und Meldeeinrichtungen befanden sich nicht immer direkt neben dem Stellwerk.
Die elektrische Energie musste teilweise über längere Leitungen übertragen werden.
Eine höhere Spannung ermöglichte dabei eine zuverlässigere Übertragung und ausreichend Energie an der Gegenstelle.
Aus heutiger Sicht mag das ungewöhnlich erscheinen.
Für die damalige Signaltechnik war es eine durchdachte und praktische Lösung.
Die Glimmlampe – das Display der 1930er Jahre
An unserem Kurbelinduktor befindet sich eine historische Glimmlampe vom Typ:
NG 4-220
Sie übernimmt eine Aufgabe, die heute eine LED erledigen würde.
Sobald genügend Spannung erzeugt wird, beginnt die Lampe zu glimmen.
Der Bediener erkennt sofort:
Der Generator arbeitet.
Keine Elektronik.
Keine Messinstrumente.
Nur eine kleine Gasentladungslampe und ein bisschen Physik.
Manchmal sind die einfachsten Lösungen die elegantesten.
Gebaut für den täglichen Bahnbetrieb
Wer das Gerät in die Hand nimmt, merkt sofort:
Das ist kein Laborgerät.
Das ist ein Arbeitsgerät.
Massive Gussteile, kräftige Lagerungen, präzise gefertigte Messingzahnräder und robuste Isoliermaterialien zeigen, dass dieser Kurbelinduktor für den täglichen Einsatz entwickelt wurde.
Jahrelang.
Vielleicht jahrzehntelang.
Und genau das macht historische Technik so faszinierend.
Warum uns dieses Fundstück begeistert
Der Kurbelinduktor zeigt etwas, das in modernen Geräten oft verborgen bleibt:
Wie Technik tatsächlich funktioniert.
Man sieht die Zahnräder.
Man versteht die Übersetzung.
Man erkennt die Wicklungen.
Man begreift die Entstehung der Spannung.
Es gibt keine Blackbox.
Keine Software.
Keine Firmware-Updates.
Nur Physik, Mechanik und Ingenieurskunst.
Und vielleicht ist genau das der Grund, warum dieses Stück Reichsbahntechnik auch heute noch fasziniert.
Rätselhafte Kennzeichnung
Auf dem Gehäuse befindet sich eine eingeprägte Hersteller- oder Werksmarke, die sich möglicherweise als „VES“ lesen lässt, vielleicht aber auch ein VFS. Eine eindeutige Zuordnung konnte bislang nicht vorgenommen werden. Vielleicht erkennt einer unserer Leser die Kennzeichnung und kann zur Identifizierung des Herstellers beitragen.
