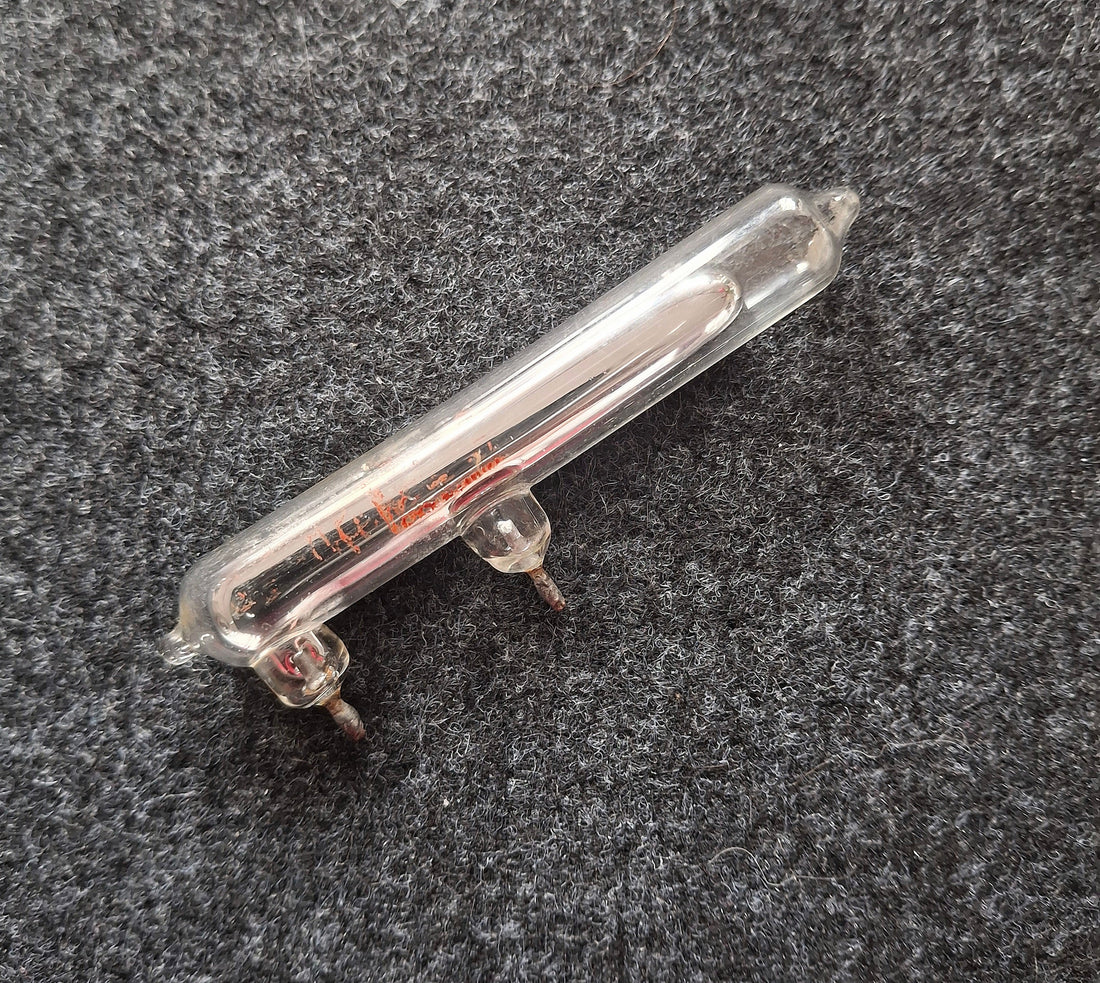

Fundstück der Woche: Der Quecksilberschalter – Technikgeschichte mit hochgiftigem Erbe

Was ist ein Quecksilberschalter?

Der Quecksilberschalter ist ein elektrisches Schaltelement, das mithilfe von flüssigem Quecksilber einen Stromkreis öffnet oder schließt. Durch Kippen oder Lageänderung bewegt sich das Quecksilber im Inneren eines hermetisch versiegelten Gehäuses und verbindet elektrische Kontakte.

👉 Kurz gesagt:
Kippen = Strom an oder aus

Funktionsweise des Quecksilberschalters

Im Inneren befinden sich:

• ein versiegeltes Glas- oder Metallgehäuse
• eine definierte Menge Quecksilber
• zwei oder mehr Elektroden

So funktioniert er:

• In Ruhestellung ist der Stromkreis unterbrochen
• Beim Kippen fließt das Quecksilber zur Kontaktstelle
• Es entsteht eine leitfähige Verbindung

💡 Vorteil: absolut prellfreies Schalten ohne mechanischen Verschleiß.

Technische Daten (typische Werte)

• Schaltspannung: ca. 12 V DC bis 250 V AC
• Schaltstrom: ca. 0,5 A bis 2 A (teils höher)
• Kontaktwiderstand: sehr niedrig (Milliohm-Bereich)
• Schaltverhalten: vollständig prellfrei
• Lebensdauer: extrem hoch (kein mechanischer Verschleiß)

Warum war der Quecksilberschalter so beliebt?

Der Quecksilberschalter wurde häufig eingesetzt, weil er:

• keinen mechanischen Verschleiß hat
• keine Kontaktoxidation kennt
• sehr stabile Schaltpunkte liefert
• extrem zuverlässig arbeitet
• sehr geringe Verluste verursacht

Besonders in Steuerungen, Thermostaten und industriellen Anwendungen war er weit verbreitet.

⚠️ Warum ist der Quecksilberschalter in der EU verboten?

Der entscheidende Nachteil ist die Umwelt- und Gesundheitsgefährdung:

Quecksilber ist hochgiftig und umweltschädlich.

In der Europäischen Union greift daher die RoHS-Richtlinie, die Quecksilber in neuen elektronischen Produkten stark einschränkt.

Folgen:

• kein Verkauf neuer Quecksilberschalter in der EU
• keine Produktion für den EU-Markt
• nur noch Altbestände oder Ausnahmefälle erlaubt

👉 Damit ist er heute als Neuprodukt im EU-Markt nicht mehr zugelassen.

Moderne Alternativen

Heute werden Quecksilberschalter ersetzt durch:

🟢 MEMS-Neigungssensoren

• mikroelektronische Sensoren
• kapazitive oder piezoresistive Messung
• digitale Auswertung

🟡 Metallkugel-Kippschalter

• einfache mechanische Lösung
• leitfähige Kugel im Rohr
• günstig und robust

🔵 Mikroschalter

• klassische mechanische Kontakte
• weit verbreitet in Industrie und Haushalt

Können moderne Alternativen den Quecksilberschalter ersetzen?

Funktional: Ja.
Physikalisch identisch: Nein.

Der Quecksilberschalter ist einzigartig durch:

• absolut prellfreies Schalten
• flüssigen Metallkontakt
• rein physikalische Funktionsweise ohne Mechanik

Moderne Systeme sind dafür:

• sicherer
• umweltfreundlicher
• vielseitiger integrierbar
• digital auswertbar

Warum taucht der Quecksilberschalter trotzdem noch online auf?

Auf internationalen Plattformen wie AliExpress sind solche Bauteile weiterhin erhältlich, weil:

• das EU-Verbot nur innerhalb der EU gilt
• Anbieter außerhalb der EU anderen Regeln unterliegen
• kein vollständiger weltweiter Verkaufsstopp existiert

👉 Wichtig:
Der Import in die EU kann je nach Verwendung rechtlich eingeschränkt sein, da Quecksilber in neuen elektronischen Produkten nicht erlaubt ist.

Fazit

Der Quecksilberschalter ist ein faszinierendes Stück Elektrotechnikgeschichte: einfach, robust und technisch sehr elegant.

Heute ist er jedoch aufgrund seiner Umweltbelastung nicht mehr zeitgemäß und in der EU als Neuprodukt verboten.

👉 Ein echtes Fundstück der Woche, das zeigt, wie sich Technik, Umweltbewusstsein und Regulierung im Laufe der Zeit verändern.
