Als Strom noch mit Draht geregelt wurde

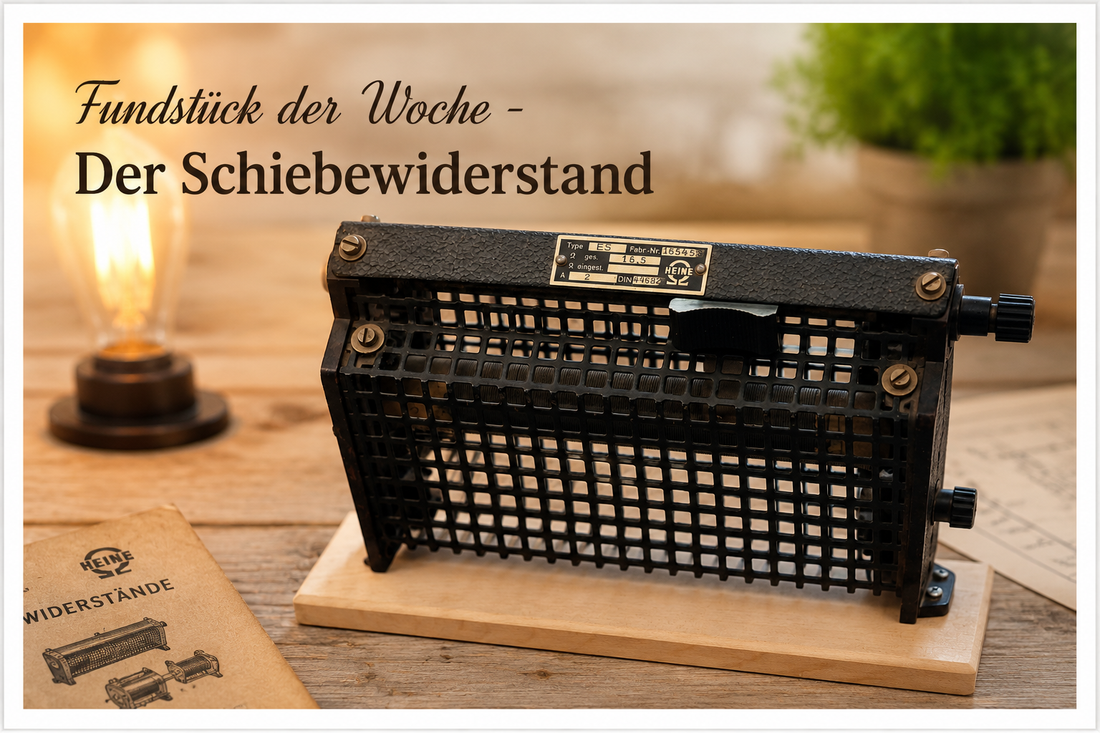

Es gibt Technik, die auf den ersten Blick unscheinbar wirkt – und doch eine spannende Geschichte erzählt. Unser heutiges Fundstück der Woche ist ein klassischer Schiebewiderstand des Herstellers HEINE, Typ ES, mit einem Gesamtwiderstand von 16,5 Ω und einer Strombelastbarkeit von 2 A.

Wer heute an die Regelung von Strom oder Spannung denkt, hat meist digitale Netzteile, Mikrocontroller oder Touchscreens vor Augen. Doch bevor moderne Elektronik Einzug hielt, wurden Strom und Widerstand oft auf ganz mechanische Weise eingestellt – mit einem Schiebewiderstand.

Was ist ein Schiebewiderstand?

Ein Schiebewiderstand, auch Rheostat genannt, ist ein verstellbarer Leistungswiderstand. Sein Widerstandswert lässt sich stufenlos verändern, indem ein Schleifkontakt über einen gewickelten Widerstandsdraht bewegt wird.

Bei unserem Fundstück befindet sich der Widerstandsdraht gut geschützt hinter einem stabilen Gitter. Der außen liegende Schieberegler bewegt den Schleifkontakt entlang der Wicklung. Je nach Position wird ein größerer oder kleinerer Teil des Drahtes in den Stromkreis einbezogen – dadurch verändert sich der elektrische Widerstand.

Das Prinzip ist einfach, robust und bis heute leicht nachvollziehbar.

Wie funktioniert ein Schiebewiderstand?

Das Herzstück bildet ein spezieller Widerstandsdraht, der auf einen hitzebeständigen Träger gewickelt ist. Über diesen Draht gleitet ein federnder Schleifkontakt.

Verschiebt man den Schleifer,

• wird der wirksame Widerstandsweg länger oder kürzer,
• verändert sich der elektrische Widerstand,
• und damit lässt sich der Strom im Stromkreis gezielt begrenzen.

Da bei dieser Regelung ein Teil der elektrischen Energie in Wärme umgewandelt wird, besitzen Leistungs-Schiebewiderstände ein offenes oder gut belüftetes Gehäuse. Das markante Schutzgitter unseres HEINE-Widerstands erfüllt genau diesen Zweck: Es schützt den Anwender vor Berührung der heißen Widerstandswicklung und sorgt gleichzeitig für eine ausreichende Kühlung.

Wo kamen solche Geräte zum Einsatz?

Leistungs-Schiebewiderstände gehörten jahrzehntelang zur Standardausrüstung in vielen technischen Bereichen:

• ⚡ Elektronik- und Elektrowerkstätten
• 🔬 Laboren und Prüffeldern
• 🎓 Ausbildungsstätten und Berufsschulen
• 📐 Versuchsaufbauten in Forschung und Entwicklung
• 🔧 Reparatur- und Servicewerkstätten

Sie dienten unter anderem dazu,

• Strom zu begrenzen,
• Schaltungen zu testen,
• Messaufbauten einzustellen,
• Bauteile unter Last zu prüfen,
• oder Motoren und andere Verbraucher kontrolliert zu betreiben.

Technik zum Anfassen

Besonders faszinierend ist, dass man bei diesem Schiebewiderstand seine Funktion direkt beobachten kann. Der Widerstandsdraht, der Schleifkontakt und der Verstellmechanismus sind sichtbar und verständlich aufgebaut.

Anders als moderne Elektronik, die meist in kleinen schwarzen Gehäusen verborgen ist, zeigt dieses Gerät offen, wie elektrische Regelung funktioniert. Genau deshalb wurden solche Widerstände auch gerne im Unterricht eingesetzt – sie machten elektrische Zusammenhänge sichtbar und begreifbar.

Ein Blick auf unser Fundstück

Das vorgestellte Exemplar stammt vom Hersteller HEINE und trägt die Typenbezeichnung ES.

Technische Daten

• Hersteller: HEINE
• Typ: ES
• Gesamtwiderstand: 16,5 Ω
• Strombelastbarkeit: 2 A
• Fabrikationsnummer: 165453
• Norm: DIN 47482

Schon das massive Gehäuse, das Schutzgitter und die großen Anschlussklemmen zeigen, dass dieses Gerät für den täglichen Einsatz in Werkstatt oder Labor entwickelt wurde – robust, langlebig und reparaturfreundlich.

Warum solche Geräte heute noch begeistern

Obwohl moderne elektronische Lasten und digitale Netzgeräte heute wesentlich komfortabler arbeiten, besitzen historische Schiebewiderstände einen ganz besonderen Charme.

Sie erinnern an eine Zeit, in der Technik noch sichtbar war. Jede Schraube hatte ihre Aufgabe, jede Bewegung des Schleifkontakts ließ sich unmittelbar nachvollziehen. Genau diese Kombination aus einfacher Mechanik und cleverer Elektrotechnik macht solche Geräte heute zu begehrten Sammlerstücken und interessanten Ausstellungsobjekten.

Fun Fact 💡

Der Schieberegler auf eurem Computerbildschirm hat seinen Namen nicht zufällig.

Lange bevor Software-Regler auf Monitoren erschienen, bewegten Ingenieure und Techniker tatsächlich einen echten Schleifkontakt über einen Widerstandsdraht – genau wie bei unserem heutigen Fundstück.

Fazit

Der HEINE-Schiebewiderstand ist weit mehr als nur ein alter Leistungswiderstand. Er steht für eine Epoche, in der Technik robust, nachvollziehbar und für Generationen gebaut wurde. Gerade solche Geräte zeigen eindrucksvoll, wie viel Ingenieurskunst in scheinbar einfachen Bauteilen steckt.

Deshalb hat dieses Stück Technikgeschichte seinen Platz als unser "Fundstück der Woche" mehr als verdient. ⚡🔧
