Fundstück der Woche – Die Frequenzweiche SPF-8-3400
Der Dirigent im Lautsprecher
Wer einen Lautsprecher öffnet, entdeckt oft ein Bauteil, das kaum Beachtung findet – dabei entscheidet es maßgeblich über den Klang. Die Frequenzweiche sorgt dafür, dass jeder Lautsprecher nur die Frequenzen erhält, für die er konstruiert wurde.

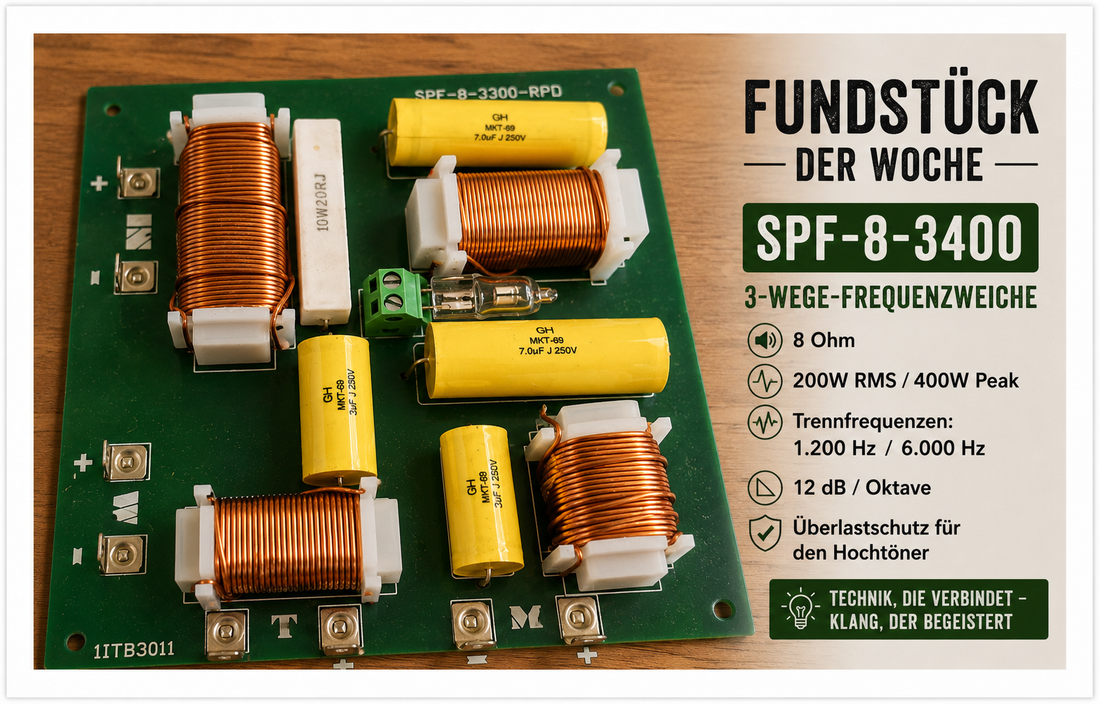

Unser heutiges Fundstück ist eine 3-Wege-Frequenzweiche SPF-8-3400 für Lautsprecher mit 8 Ohm Impedanz und einer Belastbarkeit von 200 Watt RMS (400 Watt Peak). Sie trennt das Audiosignal in drei Frequenzbereiche und verteilt diese gezielt auf Tieftöner, Mitteltöner und Hochtöner.
Warum braucht ein Lautsprecher überhaupt eine Frequenzweiche?
Ein Lautsprecherchassis kann nicht den gesamten hörbaren Frequenzbereich optimal wiedergeben.
Ein großer Tieftöner bewegt viel Luft und erzeugt kräftige Bässe, wird bei hohen Frequenzen jedoch träge. Ein Hochtöner hingegen schwingt extrem schnell und erzeugt brillante Höhen, würde aber bei tiefen Frequenzen innerhalb kürzester Zeit beschädigt werden.
Genau hier kommt die Frequenzweiche ins Spiel.
Sie zerlegt das Musiksignal in einzelne Frequenzbereiche und leitet jeden Bereich an das passende Lautsprecherchassis weiter.
Die Technik hinter der Weiche
Schon auf den ersten Blick erkennt man die drei wichtigsten Bauteilarten:
Kupferspulen
Die großen Luftspulen bilden die Tiefpassfilter.
Spulen besitzen eine interessante Eigenschaft: Ihr Wechselstromwiderstand steigt mit zunehmender Frequenz.
Tiefe Frequenzen passieren nahezu ungehindert.
Hohe Frequenzen werden dagegen immer stärker gebremst.
Dadurch gelangen hauptsächlich Bassanteile zum Tieftöner.
Folienkondensatoren
Verwendet wurden hochwertige MKT-69 Folienkondensatoren.
Ein Kondensator verhält sich genau entgegengesetzt zur Spule.
Je höher die Frequenz, desto kleiner wird sein Blindwiderstand.
Hohe Frequenzen gelangen also nahezu ungehindert zum Hochtöner, während tiefe Frequenzen zuverlässig blockiert werden.
Gerade Folienkondensatoren zeichnen sich durch geringe Verluste, hohe Langzeitstabilität und eine ausgezeichnete Impulstreue aus. Deshalb werden sie auch heute noch bevorzugt in hochwertigen Frequenzweichen eingesetzt.
Leistungswiderstand
Der große keramische Widerstand übernimmt mehrere Aufgaben.
Er kann den Pegel einzelner Lautsprecher anpassen und sorgt gleichzeitig dafür, dass die Gesamtimpedanz der Weiche in einem definierten Bereich bleibt.
Dadurch arbeiten Verstärker sicher und gleichmäßig.
Die Trennfrequenzen
Laut Hersteller arbeitet die SPF-8-3400 mit zwei Übergangsfrequenzen:
1. Trennfrequenz: 1.200 Hz
2. Trennfrequenz: 6.000 Hz
Das bedeutet:
- Bis etwa 1.200 Hz übernimmt der Tieftöner.
- Zwischen 1.200 Hz und 6.000 Hz arbeitet der Mitteltöner.
- Oberhalb von 6.000 Hz übernimmt der Hochtöner.
So entsteht ein ausgewogenes Klangbild über den gesamten hörbaren Frequenzbereich.
Was bedeutet eigentlich "12 dB"?
Auf der Verpackung findet sich die Angabe 12 dB.
Gemeint ist die Filtersteilheit von 12 dB pro Oktave.
Das bedeutet:
Verdoppelt sich die Frequenz über der Trennfrequenz, wird das Signal bereits um 12 dB abgeschwächt.
Eine 12-dB-Weiche entspricht einer Filterordnung zweiter Ordnung.
Sie bietet einen guten Kompromiss zwischen sauberer Frequenztrennung, geringem Bauteilaufwand und einem harmonischen Phasenverhalten.
Überlastschutz für den Hochtöner
Ein interessantes Detail ist die kleine Halogenlampe in der Mitte der Platine.
Sie ist kein Beleuchtungseffekt, sondern dient als Überlastschutz.
Steigt die Leistung zum Hochtöner zu stark an, erwärmt sich der Glühfaden.
Dadurch erhöht sich sein elektrischer Widerstand deutlich.
Die Lampe begrenzt den Strom automatisch und schützt den empfindlichen Hochtöner vor thermischer Überlastung.
Sinkt die Belastung wieder, kühlt der Glühfaden ab und die Frequenzweiche arbeitet ganz normal weiter.
Eine elegante und vollkommen passive Schutzschaltung.
Warum Luftspulen?
Alle Spulen dieser Frequenzweiche besitzen keinen Eisenkern.
Das hat einen guten Grund.
Luftspulen können nicht in magnetische Sättigung geraten und verursachen praktisch keine Verzerrungen.
Sie benötigen zwar mehr Kupferdraht und besitzen einen höheren Innenwiderstand als Ferrit- oder Eisenkernspulen, liefern dafür aber ein besonders sauberes Klangbild.
Aus diesem Grund findet man Luftspulen häufig in hochwertigen HiFi-Frequenzweichen.
Ein Blick auf die Leiterbahnen
Auch die Rückseite der Platine ist interessant.
Hier erkennt man bewusst breit ausgeführte Leiterbahnen für den Tieftonbereich.
Bei Leistungen bis 200 Watt RMS fließen erhebliche Ströme, weshalb breite Kupferbahnen die Verlustleistung reduzieren und eine zuverlässige Stromführung gewährleisten.
Technische Daten
Modell: SPF-8-3400
Bauart: Passive 3-Wege-Frequenzweiche
Impedanz: 8 Ω
Belastbarkeit: 200 Watt RMS / 400 Watt Peak
Filtersteilheit: 12 dB/Oktave
Trennfrequenzen: 1.200 Hz und 6.000 Hz
Bestückung: Luftspulen, MKT-Folienkondensatoren, Leistungswiderstand, Halogenlampe als Überlastschutz
Unser Fazit
Die SPF-8-3400 zeigt eindrucksvoll, wie viel Ingenieurskunst in einer scheinbar einfachen Frequenzweiche steckt. Ohne Mikroprozessoren oder digitale Signalverarbeitung sorgen Spulen, Kondensatoren, Widerstände und eine kleine Halogenlampe dafür, dass jeder Lautsprecher genau den Frequenzbereich erhält, für den er entwickelt wurde.
Ein schönes Beispiel dafür, dass hochwertige Audiotechnik oft auf cleveren passiven Schaltungen basiert – zuverlässig, langlebig und auch Jahrzehnte später noch faszinierend.
💡 Tüftlerwissen
Viele glauben, eine Frequenzweiche würde nur den Klang beeinflussen. Tatsächlich schützt sie auch die Lautsprecher. Würde ein Hochtöner ohne Frequenzweiche direkt an einen Verstärker angeschlossen, könnten bereits tiefe Frequenzen bei höherer Lautstärke die feine Schwingspule zerstören. Die Frequenzweiche ist daher nicht nur ein Klangoptimierer, sondern ein wichtiger Bestandteil zum Schutz des gesamten Lautsprechersystems.
