Wenn ein einziges Photon Millionen Elektronen erzeugt

Manchmal landet auf unserem Tisch ein Bauteil, bei dem man sofort merkt: Das ist keine gewöhnliche Elektronenröhre.

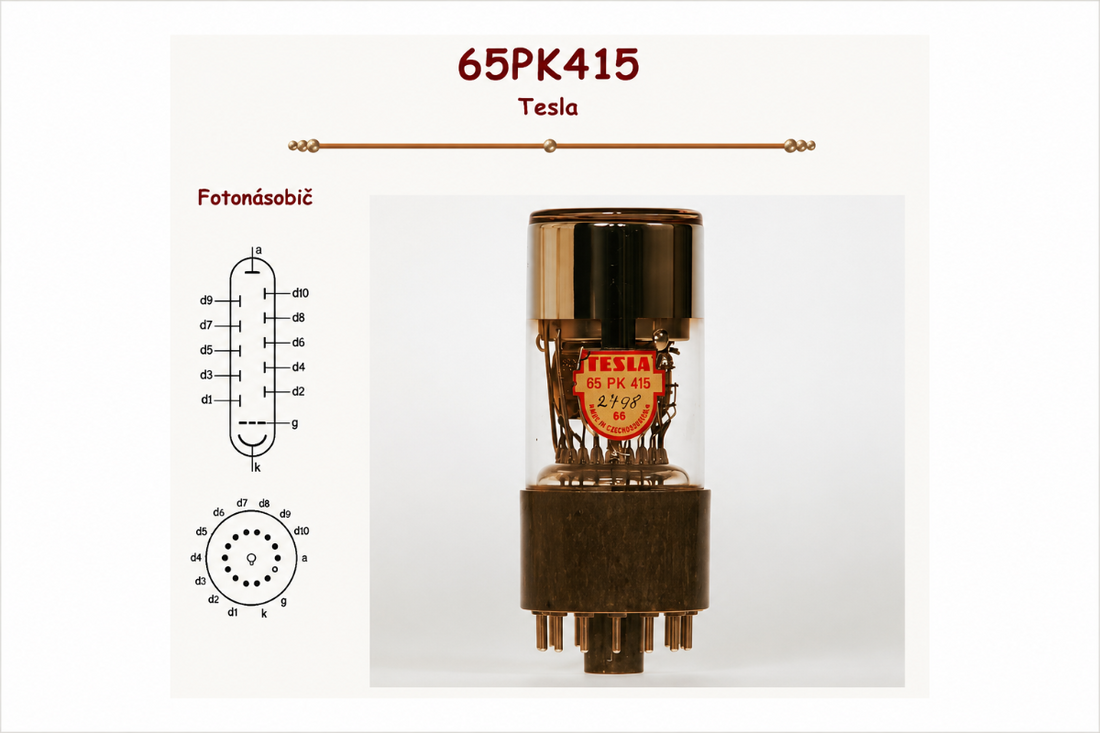

Unser aktuelles Fundstück der Woche ist eine Tesla 65PK415 Photomultiplierröhre – ein faszinierendes Stück Messtechnik aus einer Zeit, als man schwächste Lichtsignale noch mit aufwendiger Vakuumtechnik sichtbar machte.

Auf den ersten Blick erinnert die 65PK415 an eine klassische Elektronenröhre. Tatsächlich gehört sie jedoch zu einer ganz besonderen Geräteklasse. Ihre Aufgabe besteht darin, extrem schwaches Licht nachzuweisen – Lichtmengen, die für das menschliche Auge vollkommen unsichtbar sind.

Wie funktioniert eine Photomultiplierröhre?

Im Inneren der Röhre befindet sich eine lichtempfindliche Photokathode. Trifft Licht auf diese Oberfläche, werden durch den photoelektrischen Effekt Elektronen freigesetzt. Bereits ein einziges Photon kann dabei ausreichen, um ein Elektron auszulösen.

Dieses einzelne Elektron wird anschließend durch eine Reihe von Dynoden beschleunigt. Jede Dynode erzeugt durch Sekundäremission mehrere neue Elektronen. Diese treffen wiederum auf die nächste Dynode und vervielfachen sich erneut. So entsteht eine regelrechte Elektronenkaskade.

Aus einem einzigen Elektron können auf diese Weise mehrere Millionen Elektronen werden.

Die Technik hinter der Tesla 65PK415

Die Tesla 65PK415 stammt aus der damaligen Tschechoslowakei und wurde für hochpräzise Messaufgaben ( z.B. Elektronenmikroskop ) entwickelt. Im Inneren befindet sich ein komplex aufgebautes Dynodensystem mit mehreren Verstärkerstufen, die eine Gesamtverstärkung von bis zu mehreren Millionen ermöglichen.

Damit diese Elektronenlawine überhaupt entstehen kann, benötigt die Röhre eine Hochspannung von typischerweise 1.000 bis 2.000 Volt. Über einen speziellen Spannungsteiler erhält jede Dynode ihr exakt definiertes Potential. Nur so können die Elektronen präzise von Stufe zu Stufe beschleunigt werden.

Besonders beeindruckend ist die Empfindlichkeit dieser Technik. Während viele Sensoren Tausende oder Millionen Photonen benötigen, um ein Signal zu erzeugen, kann eine Photomultiplierröhre einzelne Lichtteilchen nachweisen.

Warum war diese Technik so wichtig?

Photomultiplier gehörten jahrzehntelang zur absoluten Spitzentechnologie der wissenschaftlichen Messtechnik. Sie wurden überall dort eingesetzt, wo extrem schwache Lichtsignale gemessen werden mussten.

Typische Einsatzgebiete waren:

Strahlungsdetektoren

Kern- und Teilchenphysik

Astronomie

Spektroskopie

Szintillationsdetektoren

Medizintechnik, beispielsweise PET-Scanner

Hochempfindliche Lichtmessgeräte

Viele wissenschaftliche Entdeckungen der letzten Jahrzehnte wären ohne solche Röhren überhaupt nicht möglich gewesen.

Faszinierende Details

Photomultiplierröhren arbeiten in einem Hochvakuum. Das verhindert, dass die Elektronen auf ihrem Weg durch Luftmoleküle gebremst werden.

Die Dynoden bestehen aus speziellen Materialien, die besonders viele Sekundärelektronen freisetzen können. Jede Verstärkerstufe erhöht die Anzahl der Elektronen um ein Mehrfaches. Durch die Reihenschaltung vieler Dynoden entsteht schließlich die enorme Gesamtverstärkung.

Interessant ist auch, dass solche Röhren selbst auf thermische Elektronen oder natürliche Radioaktivität reagieren können. Deshalb werden sie häufig gekühlt oder in abgeschirmten Messsystemen betrieben.

Ein weiterer wichtiger Punkt: Photomultiplierröhren dürfen bei angelegter Hochspannung niemals hellem Licht ausgesetzt werden. Die enorme Lichtmenge kann die empfindliche Photokathode und die letzten Dynoden dauerhaft beschädigen.

Unser Fazit

Die Tesla 65PK415 ist weit mehr als nur eine alte Elektronenröhre. Sie ist ein beeindruckendes Beispiel dafür, wie Ingenieure bereits vor Jahrzehnten Technologien entwickelten, die einzelne Lichtteilchen nachweisen konnten.

Glas, Metall, Hochspannung und ein ausgeklügeltes Dynodensystem machen diese Röhre zu einem Meisterwerk analoger Messtechnik. Auch wenn heute viele Anwendungen von Halbleitersensoren übernommen werden, bleibt die Photomultiplierröhre ein faszinierendes Zeugnis wissenschaftlicher und technischer Entwicklung.

Für uns ist die Tesla 65PK415 deshalb ein absolut würdiges Fundstück der Woche – und ein spannender Blick in die Welt der hochempfindlichen Messtechnik.

Merkmal	Beschreibung
Typ	Tesla 65PK415
Bauart	Photomultiplierröhre (PMT)
Hersteller	Tesla, Tschechoslowakei
Funktion	Nachweis extrem schwacher Lichtsignale
Prinzip	Photoeffekt mit Elektronenvervielfachung
Dynoden	Mehrstufiges Dynodensystem
Betriebsspannung	ca. 1.000–2.000 V
Verstärkung	bis etwa 10⁶–10⁷
Empfindlichkeit	Nachweis einzelner Photonen möglich
Einsatzgebiete	Physik, Medizin, Astronomie, Messtechnik
