Steckverbinder, der die Bühne eroberte

Manche Dinge sieht man hundertmal, ohne sich jemals zu fragen, was eigentlich dahintersteckt. Ein gutes Beispiel dafür ist der XLR-Steckverbinder. Auf der Bühne, im Tonstudio, an Mikrofonen und Mischpulten gehört er seit Jahrzehnten zum Alltag.

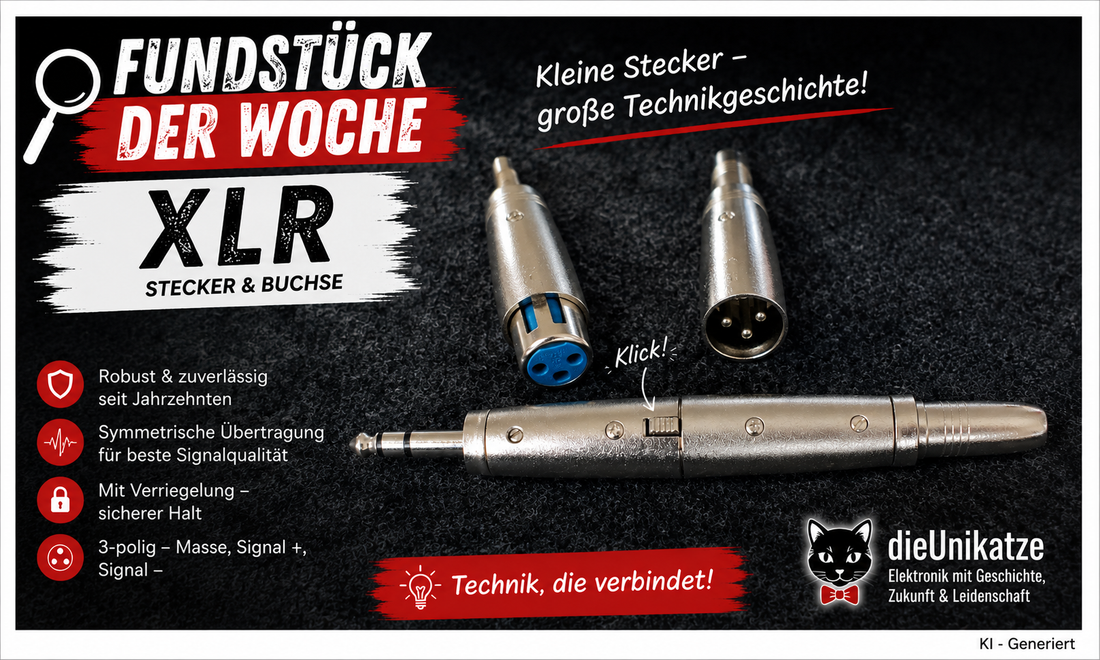

Diese Woche haben wir zwei Exemplare aus unserem Fundus herausgeholt: einen 3-poligen XLR-Stecker und die passende Buchse. Auf den ersten Blick wirken sie relativ unspektakulär. Ein Metallgehäuse, drei Kontakte und ein Verriegelungsmechanismus. Doch genau diese Kombination hat den XLR zu einem der wichtigsten Steckverbinder der professionellen Audiotechnik gemacht.

Vom Cannon-Stecker zum XLR

Die Geschichte beginnt in den USA bei Cannon Electric, dem Unternehmen von James H. Cannon. Die ursprüngliche Baureihe wurde als Cannon X bezeichnet. Später bekam der Steckverbinder eine mechanische Verriegelung – aus dem X wurde das XL.

Noch später wurde die Buchsenseite mit einem elastischen Polychloropren-Material um die Kontakte versehen. Daraus entstand die Bezeichnung XLR. Der Name war ursprünglich also eine konkrete Bezeichnung innerhalb der Cannon-Baureihe und wurde später zum allgemeinen Begriff für diese Steckverbinderfamilie.

Interessant ist dabei: Viele Steckverbinder, die wir heute ganz selbstverständlich „XLR“ nennen, sind technisch gesehen eher Nachbauten bzw. Weiterentwicklungen der früheren XL-Bauform. Der Begriff XLR hat sich jedoch längst als allgemeine Bezeichnung durchgesetzt.

Warum ausgerechnet drei Kontakte?

Der wohl bekannteste XLR ist die 3-polige Variante. Und die drei Kontakte sind keineswegs zufällig gewählt.

Bei einer klassischen symmetrischen Audioverbindung haben sie folgende Aufgaben:

Pin 1 – Masse bzw. Schirm
Pin 2 – Signal + („Hot“)
Pin 3 – Signal – („Cold“)

Damit werden zwei Signalanteile übertragen, die gegensätzlich zueinander sind. Genau das ist der entscheidende Trick hinter der symmetrischen Signalübertragung.

Und was bringt das?

Stell dir ein sehr schwaches Mikrofonsignal vor, das über mehrere Meter Kabel durch einen Raum läuft. Dabei können sich elektromagnetische Störungen in das Kabel einkoppeln.

Bei einer symmetrischen Verbindung wird das Nutzsignal auf zwei Leitern übertragen – einmal in normaler und einmal in invertierter Form.

Störungen, die auf beide Leiter gleichermaßen einwirken, können am Eingang des nachfolgenden Gerätes weitgehend herausgerechnet werden.

Das Ergebnis:

Weniger Störeinflüsse – besonders bei langen Kabelwegen.

Genau deshalb sind XLR-Verbindungen in professioneller Tontechnik so beliebt. Mikrofone, Mischpulte, Studioequipment und PA-Technik setzen bis heute auf dieses Prinzip.

Der kleine mechanische Trick

Wer schon einmal einen XLR-Stecker eingesteckt hat, kennt das typische „Klick“.

Dafür sorgt die Verriegelung. Anders als bei einem einfachen Klinkenstecker kann ein XLR-Stecker nicht einfach durch einen kleinen Zug am Kabel aus der Buchse rutschen.

Das ist auf einer Bühne Gold wert.

Denn dort werden Kabel bewegt, über den Boden geführt, versehentlich berührt und manchmal auch ziemlich kräftig gezogen. Eine Steckverbindung, die sich dabei nicht sofort löst, ist deshalb ein echter Vorteil.

Die Verriegelung war bereits bei der Entwicklung der Cannon-XL-Baureihe ein wichtiges Merkmal.

Warum XLR-Stecker so robust aussehen

Auch mechanisch ist der XLR interessant.

Das Metallgehäuse schützt die eigentliche Kontaktmechanik und sorgt gleichzeitig für eine robuste Verbindung. Die Kontakte liegen geschützt im Inneren, und die Konstruktion ist darauf ausgelegt, häufiges Stecken und Trennen auszuhalten.

Unsere beiden Exemplare zeigen genau diese typische Bauweise: Metallgehäuse, definierte Kontaktanordnung und Verriegelung.

Und genau diese Kombination aus Mechanik und Elektrotechnik ist es, die einen guten Steckverbinder ausmacht.

XLR ist nicht gleich XLR

Obwohl der 3-polige XLR heute am bekanntesten ist, gibt es eine ganze Familie unterschiedlicher Ausführungen.

XLR-Steckverbinder wurden und werden unter anderem mit 2, 3, 4, 5 und mehr Kontakten hergestellt. Je nach Ausführung finden sie sich beispielsweise in Audiotechnik, Intercom-Systemen, Beleuchtungstechnik und weiteren Bereichen.

Der 5-polige XLR ist beispielsweise aus der DMX-Lichttechnik bekannt, während andere Varianten für spezielle Stromversorgungen oder Kommunikationsanwendungen verwendet wurden.

Der klassische 3-polige XLR bleibt jedoch der wohl bekannteste Vertreter.

Eine kleine Besonderheit aus der Geschichte

Heute ist die Belegung mit Pin 1 = Schirm, Pin 2 = Signal + und Pin 3 = Signal – fest etabliert.

Bei älteren Geräten war die Welt allerdings nicht immer ganz so einheitlich. Historisch gab es unterschiedliche Belegungen von Pin 2 und Pin 3. Besonders bei älteren amerikanischen Geräten konnte die Polarität andersherum ausgeführt sein.

Das ist für Sammler und Restauratoren historischer Audiotechnik durchaus interessant: Ein Stecker kann mechanisch perfekt passen und elektrisch trotzdem nicht die erwartete Polarität liefern.

Ein kleines Bauteil mit großer Wirkung

Genau solche Dinge machen unsere Fundstücke der Woche so spannend.

Ein XLR-Stecker sieht zunächst einfach nur wie ein Stecker aus. Tatsächlich steckt darin aber eine ganze Menge Entwicklungsgeschichte: mechanische Verriegelung, geschützte Kontakte, robuste Konstruktion und ein Übertragungskonzept, das professionelle Audiotechnik bis heute prägt.

Und während moderne Geräte immer kleiner, digitaler und komplexer werden, funktioniert das Grundprinzip dieses Steckverbinders noch immer erstaunlich gut.

Drei Kontakte. Ein Metallgehäuse. Ein „Klick“. Und dahinter mehr als 70 Jahre Technikgeschichte.
