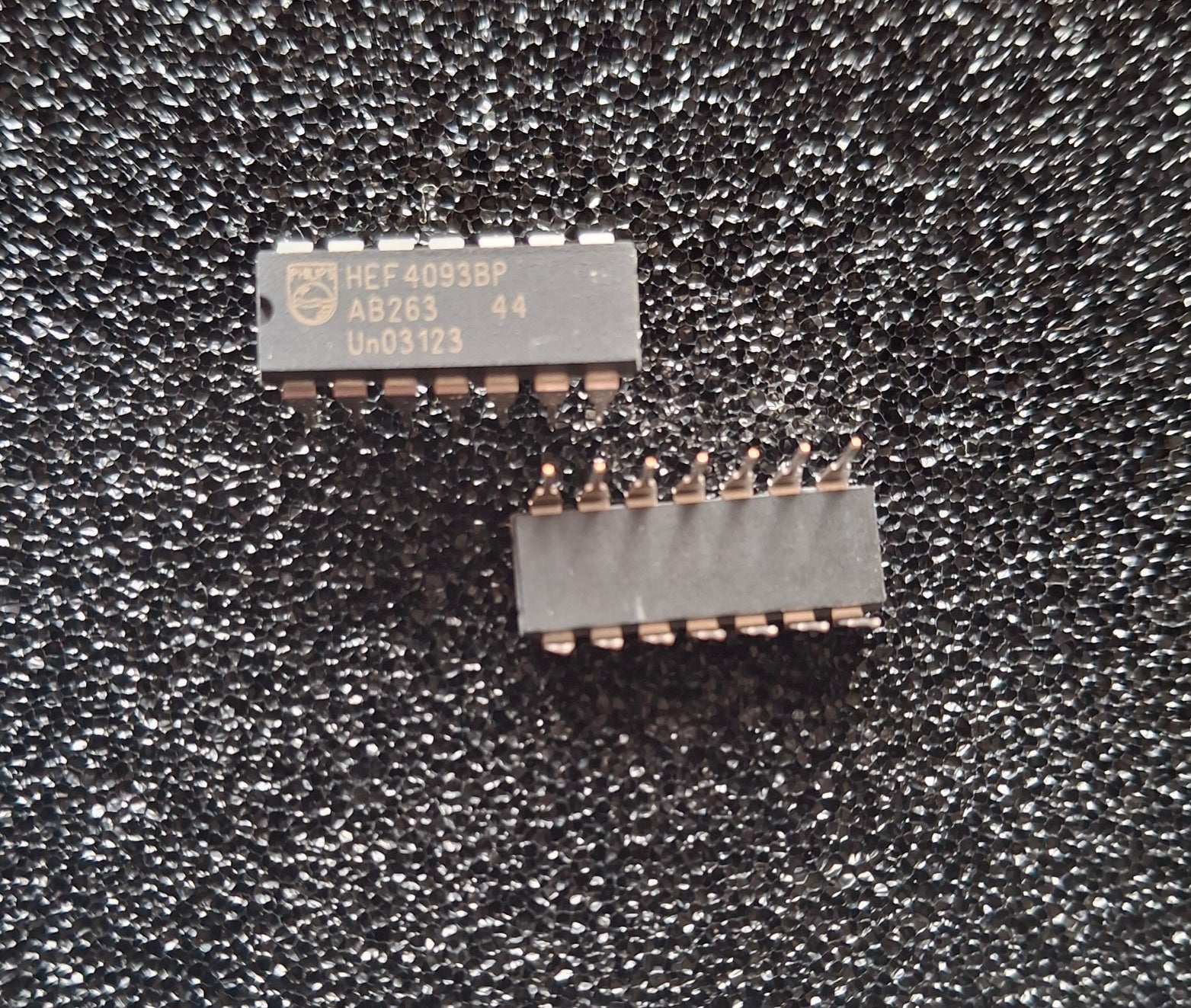

HEF4093B DIP-14 CMOS Quad 2-Input NAND Schmitt Trigger THT NOS (HEF 4093 B)

HEF4093B DIP-14 CMOS Quad 2-Input NAND Schmitt Trigger THT NOS (HEF 4093 B)

Der HEF4093BP ist ein CMOS-Logikbaustein mit vier unabhängigen 2-Eingang-NAND-Gattern und Schmitt-Trigger-Eingängen. Durch die Schmitt-Trigger-Technologie eignet sich der IC besonders für die Signalaufbereitung, Schalterentprellung, RC-Oszillatoren, Impulsgeneratoren und zahlreiche Steuerungsaufgaben.

Der Baustein arbeitet mit einer Versorgungsspannung von 3 bis 18 Volt und gehört zur bewährten HEF4000-Serie von Philips. Das DIP-14-Gehäuse ermöglicht eine einfache Montage auf Lochrasterplatinen sowie den Austausch in bestehenden Schaltungen. Dieser IC ist als NOS (New Old Stock) erhältlich.

Technische Daten

Typ: CMOS-Logik-IC

Funktion: Quad 2-Input NAND Schmitt Trigger

Serie: HEF4000

Gehäuse: DIP-14

Montage: THT

Versorgungsspannung: 3–18 V

Technologie: CMOS

Vergleichstypen

International

CD4093B

CD4093BE

MC14093B

HCF4093BE

TC4093BP

UdSSR

К561ТЛ1

Polen

IW4093BN

Typische Anwendungen

Signalaufbereitung

Schalterentprellung

Impulsgeneratoren

RC-Oszillatoren

Zeitglieder

Steuerungen

Bastel- und Reparaturprojekte
