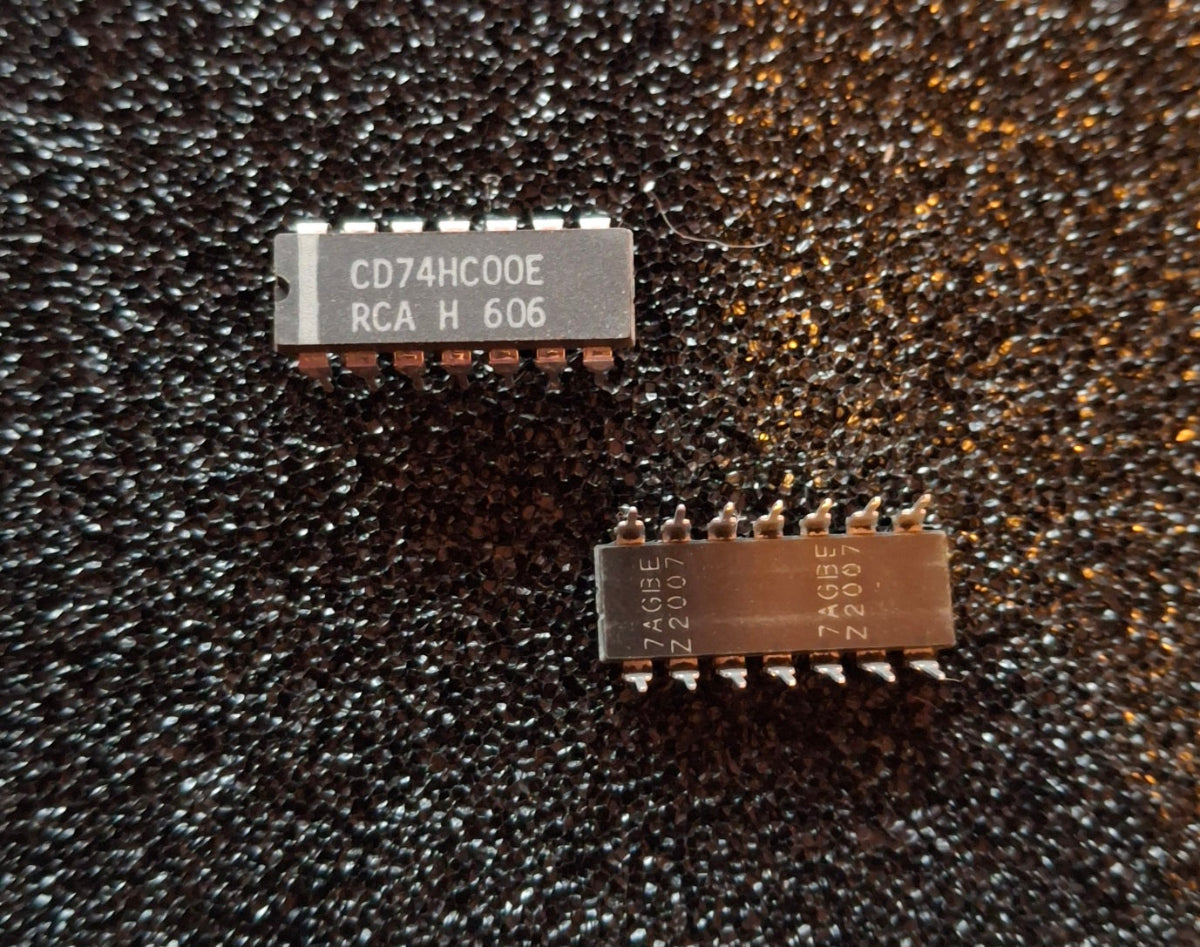

CD74HC00E DIP-14 CMOS Quad 2-Input NAND Gate THT NOS RCA ( CD 74 HC 00 E )

74HC00E CD 74 HC 00E DIP-14 LOGIK IC QUAD 2-INPUT NAND GATE THT

Der CD74HC00E ist ein High-Speed CMOS-Logikbaustein der 74HC-Serie von RCA. Der integrierte Schaltkreis enthält vier unabhängige NAND-Gatter mit jeweils zwei Eingängen und gehört zu den am häufigsten eingesetzten Standardbausteinen der Digitaltechnik.

Die HC-Technologie kombiniert hohe Schaltgeschwindigkeit mit geringer Leistungsaufnahme und eignet sich ideal für moderne digitale Schaltungen. Das DIP-14-Gehäuse ermöglicht eine einfache Durchsteckmontage (THT) und ist hervorragend für Reparaturen, Entwicklungsprojekte sowie industrielle Anwendungen geeignet.

Das angebotene Bauteil stammt aus New Old Stock (NOS)-Beständen.

Technische Daten

Gehäuse: DIP-14

Montageart: THT

Technologie: High-Speed CMOS (HC)

Logikfunktion: Quad 2-Input NAND Gate

Anzahl Gatter: 4

Eingänge pro Gatter: 2

Versorgungsspannung: 2 V – 6 V

Betriebstemperatur: -40 °C bis +85 °C

Zustand: NOS – New Old Stock

Vergleichstypen

International

74HC00

CD74HC00E

SN74HC00N

MC74HC00

MM74HC00

HD74HC00P

TC74HC00P

HEF74HC00

DDR

Kein direkter DDR-Vergleichstyp bekannt.

UdSSR

Kein direkter UdSSR-Vergleichstyp bekannt.

ČSSR (TESLA)

Kein direkter TESLA-Vergleichstyp bekannt.

Typische Anwendungen

Digitale Logikschaltungen

Steuerungen

Signalverarbeitung

Mikrocontroller

Industrieelektronik

Messgeräte

Bastel- und Reparaturprojekte
