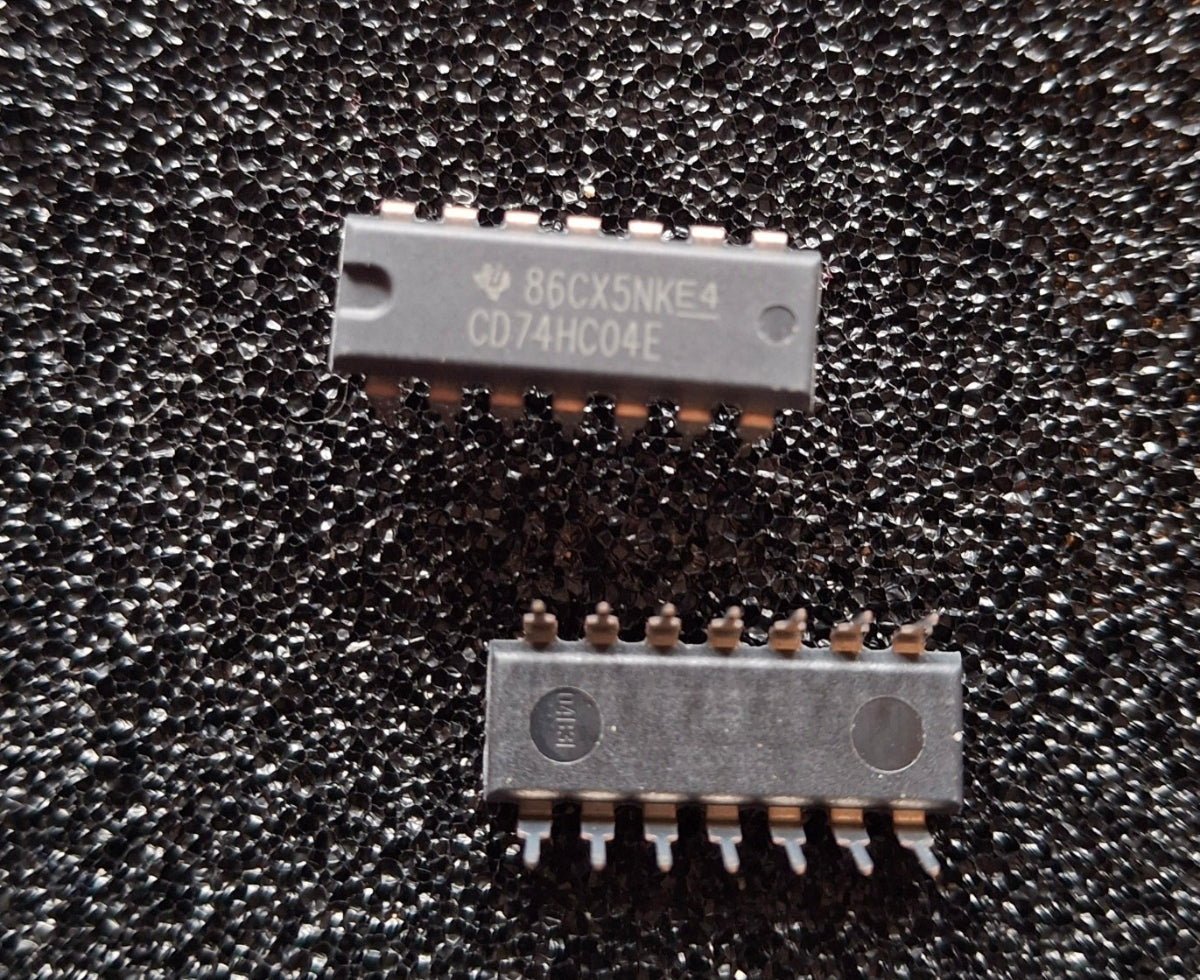

CD74HC04E DIP-14 CMOS Hex Inverter 6-fach NOT Gate THT NOS Texas Instruments ( CD 74 HC 04 )

74HC04 CD74HC04 DIP-14 LOGIK IC / HEX INVERTER THT

Der CD74HC04E ist ein High-Speed CMOS-Logikbaustein der 74HC-Serie von Texas Instruments. Der integrierte Schaltkreis enthält sechs unabhängige Inverter (Hex Inverter / NOT-Gatter) und eignet sich ideal für digitale Logikschaltungen, Signalinvertierung sowie Reparatur- und Entwicklungsprojekte.

Die HC-Technologie kombiniert hohe Schaltgeschwindigkeit mit geringer Leistungsaufnahme und ermöglicht den Einsatz in modernen CMOS-Schaltungen. Das DIP-14-Gehäuse eignet sich hervorragend für die Durchsteckmontage (THT) und ist ideal für Reparaturen, Prototypen und industrielle Anwendungen.

Das angebotene Bauteil stammt aus New Old Stock (NOS)-Beständen.

Technische Daten

Gehäuse: DIP-14

Montageart: THT

Technologie: High-Speed CMOS (HC)

Logikfunktion: Hex Inverter (6-fach NOT-Gatter)

Anzahl Gatter: 6

Eingänge pro Gatter: 1

Versorgungsspannung: 2 V – 6 V

Betriebstemperatur: -40 °C bis +85 °C

Zustand: NOS – New Old Stock

Vergleichstypen

International

74HC04

CD74HC04E

SN74HC04N

MC74HC04

MM74HC04

HD74HC04P

TC74HC04P

HEF74HC04

DDR

Kein direkter DDR-Vergleichstyp bekannt.

UdSSR

Kein direkter UdSSR-Vergleichstyp bekannt.

ČSSR (TESLA)

Kein direkter TESLA-Vergleichstyp bekannt.

Typische Anwendungen

Signalinvertierung

Digitale Logikschaltungen

Takterzeugung

Oszillatoren

Steuerungen

Industrieelektronik

Messgeräte

Bastel- und Reparaturprojekte

Weitere Bauteile und Informationen zum Hersteller finden Sie hier:

Texas Instruments

Information zur Produktsicherheit und Barrierefreiheit
