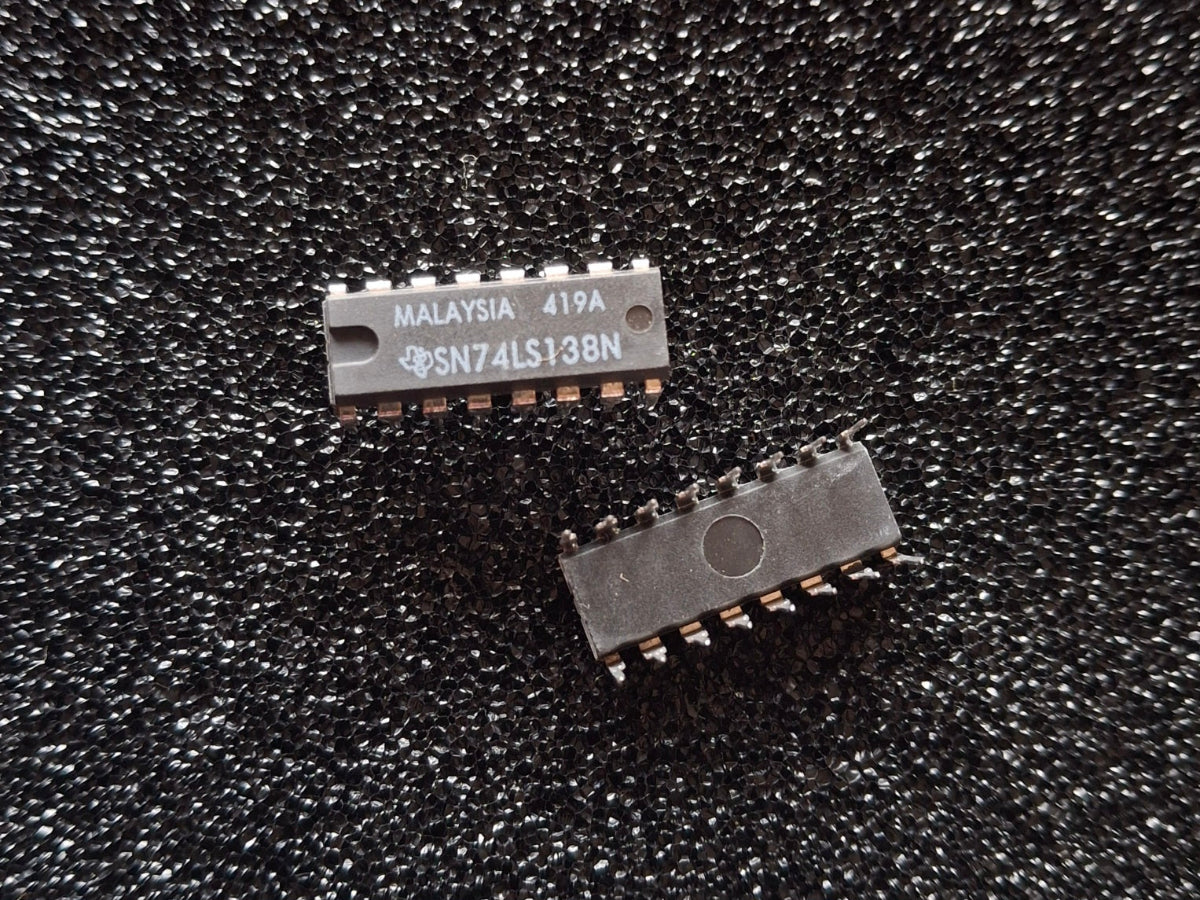

SN74LS138N DIP-16 TTL 3-to-8 Line Decoder Demultiplexer THT NOS Texas Instruments ( SN 74 LS 138 N )

74LS138N SN 74 LS 138 N DIP-16 LOGIK IC 3-LINE TO 8-LINE DECODER/DEMULTIPLEXER THT

Der SN74LS138N ist ein 3-zu-8-Leitungsdecoder bzw. Demultiplexer der bewährten TTL-74LS-Serie von Texas Instruments. Der Baustein wandelt drei binäre Eingänge in acht einzeln anwählbare, aktive Low-Ausgänge um und eignet sich ideal für Adressdekodierung, Speicheransteuerung und digitale Steuerungen.

Dank der Low-Power-Schottky-Technologie (LS) bietet der IC kurze Schaltzeiten bei geringer Leistungsaufnahme. Das DIP-16-Gehäuse ermöglicht eine einfache Durchsteckmontage (THT) und eignet sich hervorragend für Reparaturen, Entwicklungsprojekte sowie industrielle Anwendungen.

Das angebotene Bauteil stammt aus New Old Stock (NOS)-Beständen.

Technische Daten

Gehäuse: DIP-16

Montageart: THT

Technologie: TTL Low Power Schottky (LS)

Logikfunktion: 3-to-8 Line Decoder / Demultiplexer

Anzahl Eingänge: 3

Anzahl Ausgänge: 8 (aktiv Low)

Versorgungsspannung: 5 V

Betriebstemperatur: 0 °C bis +70 °C

Zustand: NOS – New Old Stock

Vergleichstypen

International

74LS138

SN74LS138N

DM74LS138N

MC74LS138

HD74LS138P

M74LS138P

MM74LS138N

DDR

DL138

UdSSR

К555ИД7

ČSSR (TESLA)

MH74LS138

Typische Anwendungen

Adressdekodierung

Speicheransteuerung

Demultiplexer

Digitale Steuerungen

Mikroprozessorschaltungen

Industrieelektronik

Bastel- und Reparaturprojekte
