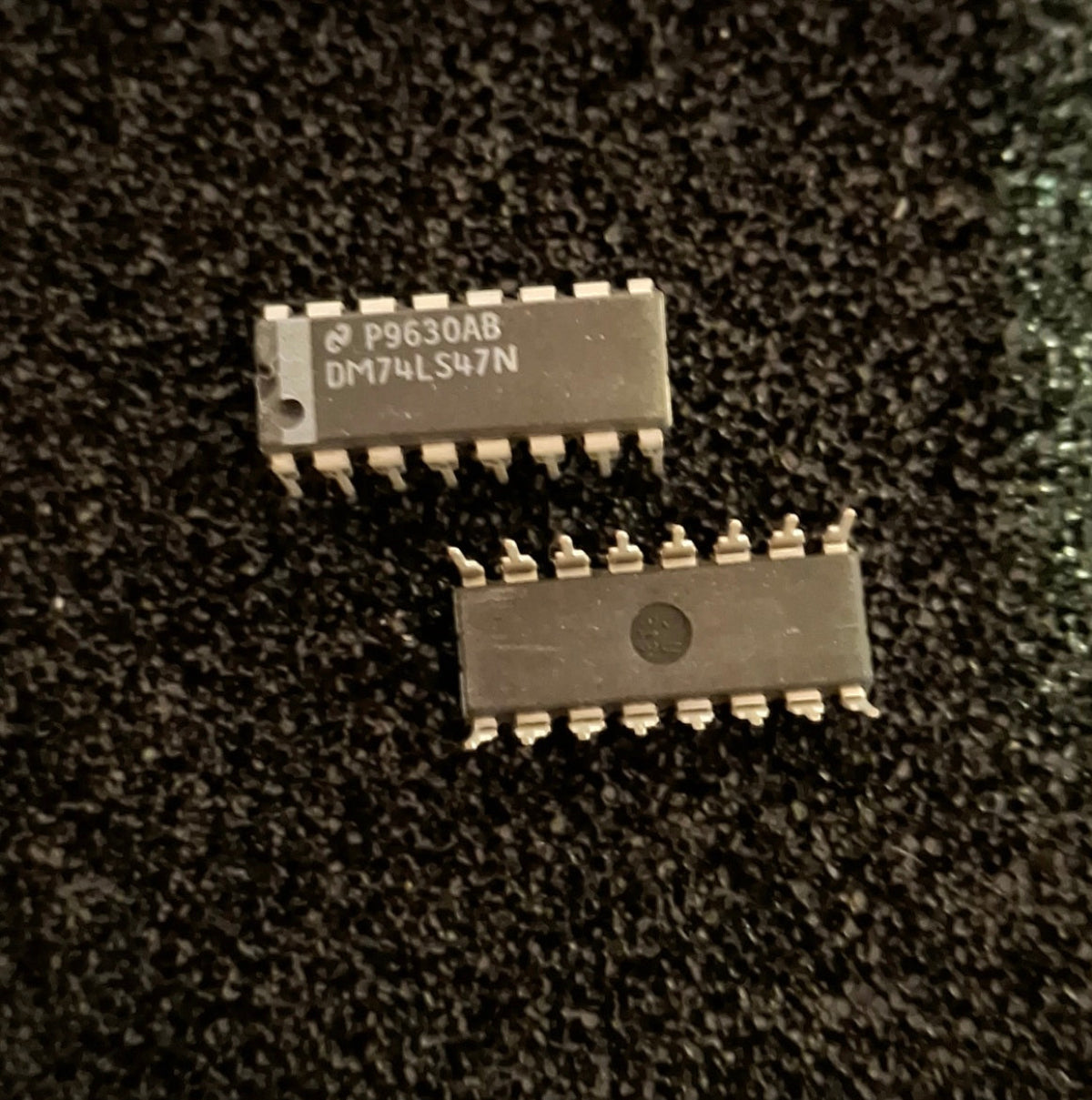

DM74LS47N DIP-16 TTL BCD zu 7-Segment Decoder Driver Common Anode NOS National Semiconductor ( DM 74 LS 47 N )

74LS47 DM74LS47 LOGIK IC DIP-16 BCD-TO-SEVEN-SEGMENT DECODER/DRIVER THT

Der DM74LS47N ist ein TTL-Baustein der 74LS-Serie von National Semiconductor. Der integrierte Schaltkreis dient als BCD-zu-7-Segment-Decoder und Treiber für Common-Anode-LED-Anzeigen. Er wandelt einen 4-Bit-BCD-Code in die entsprechenden Signale zur Ansteuerung einer 7-Segment-Anzeige um.

Der Baustein verfügt über Open-Collector-Ausgänge sowie Funktionen wie Lampentest (LT), Ripple Blanking (RBI/RBO) und eignet sich hervorragend für digitale Anzeigen in Messgeräten, Zählern, Frequenzmessern und industriellen Steuerungen.

Das angebotene Bauteil stammt aus New Old Stock (NOS)-Beständen.

Technische Daten

Gehäuse: DIP-16

Montageart: THT

Technologie: TTL Low Power Schottky (LS)

Logikfunktion: BCD-zu-7-Segment Decoder / Driver

Anzeigetyp: Common Anode

Ausgänge: Open Collector

Versorgungsspannung: 5 V

Betriebstemperatur: 0 °C bis +70 °C

Zustand: NOS – New Old Stock

Vergleichstypen

International

74LS47

DM74LS47N

SN74LS47N

MC74LS47

MM74LS47

HD74LS47P

74LS247

DDR

D174ИД3 (vergleichbare Funktion)

UdSSR

К155ИД1

ČSSR (TESLA)

MH7447

Typische Anwendungen

7-Segment-Anzeigen

Digitalanzeigen

Frequenzzähler

Messgeräte

Digitaluhren

Industrieelektronik

Steuerungen

Reparatur historischer Elektronik
