DS1216B SmartWatch RAM / ROM 28-Pin Sockel für 16k / 64k RAM ( DS 1216 B )

DS1216B DS 1216 B  SmartWatch RAM / ROM 28-Pin Sockel für 16k / 64k RAM

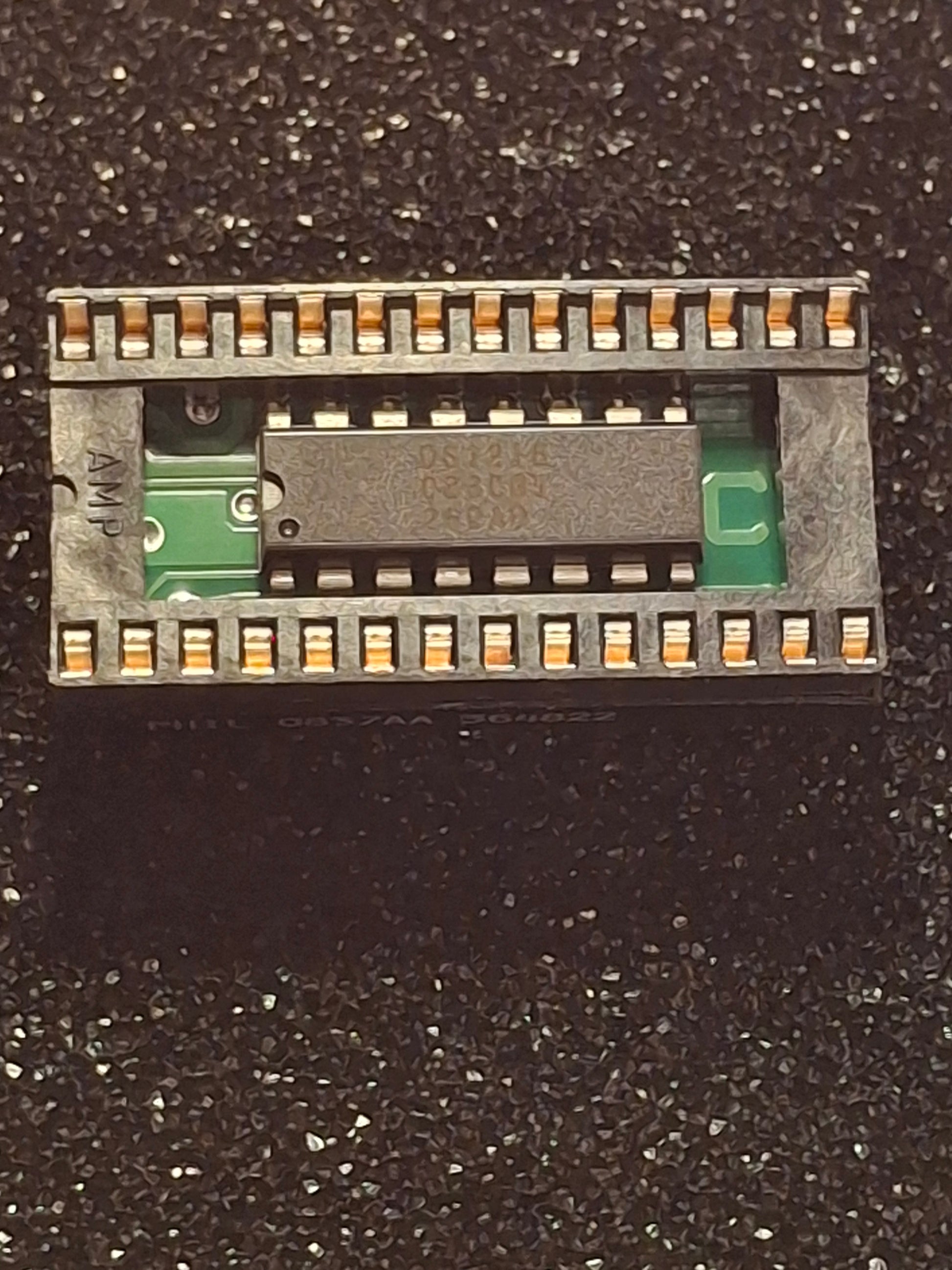

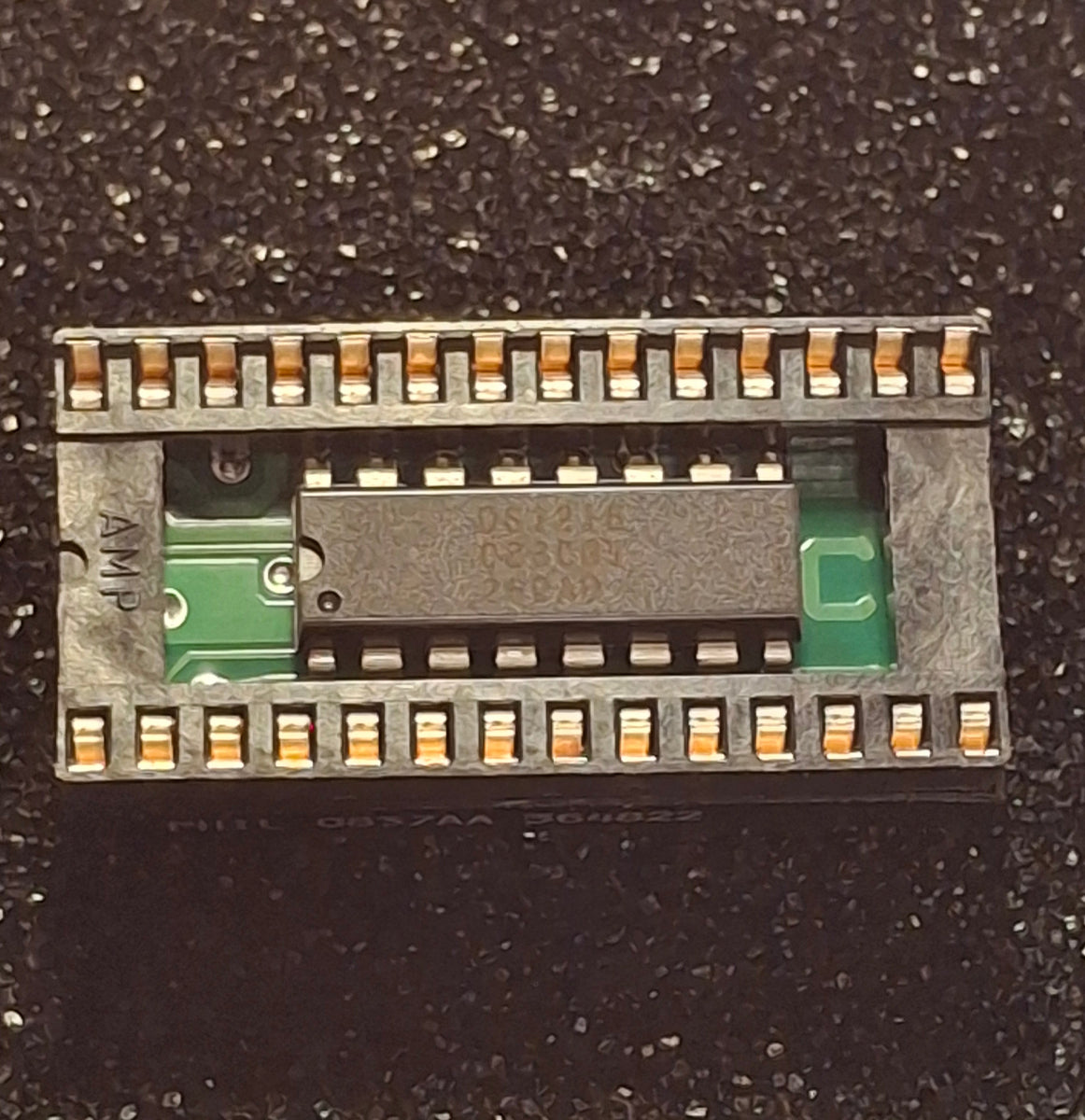

Der DS1216B SmartWatch ist ein hochwertiges Real-Time-Clock-Modul (RTC) zur einfachen Nachrüstung einer batteriegepufferten Echtzeituhr in bestehenden elektronischen Systemen. Das Modul wird direkt zwischen den 28-poligen DIP-Sockel und einen kompatiblen 16K- oder 64K-RAM/ROM-Speicherbaustein gesteckt und erweitert das System ohne Änderungen an der Leiterplatte um eine zuverlässige Uhr- und Kalenderfunktion.

Dank der transparenten Arbeitsweise bleibt die vorhandene Hardware unverändert. Der DS1216B speichert zuverlässig Sekunden, Minuten, Stunden, Wochentag, Datum, Monat und Jahr einschließlich automatischer Schaltjahreskorrektur. Bei Ausfall der Versorgungsspannung schaltet das Modul automatisch auf die integrierte Lithium-Batterie um und erhält sämtliche Zeit- und Kalenderdaten über viele Jahre hinweg.

Der geringe Stromverbrauch, die lange Batterielebensdauer sowie die einfache Installation machen den DS1216B zur idealen Lösung für die Reparatur, Wartung und Modernisierung älterer Systeme. Typische Einsatzgebiete sind Industriecomputer, SPS-Steuerungen, Messgeräte, Embedded-Systeme, Retro-Computer, Legacy-Hardware sowie industrielle Steuerungstechnik.

Durch sein bewährtes DIP-28-Sockeldesign lässt sich das Modul schnell und ohne Änderungen an der Originalhardware nachrüsten. Damit eignet sich der DS1216B hervorragend für Service, Instandsetzung und Restaurierung historischer Elektronik.

Technische Daten

Typ: SmartWatch RTC-Modul

Modell: DS1216B

Bauform: DIP-28 Sockelmodul

Kompatibel mit: 16K- und 64K-RAM/ROM-Bausteinen

Betriebsspannung: 4,5 V bis 5,5 V

Automatische Umschaltung auf Batteriebetrieb bei Versorgungsspannungen unter ca. 4,25 V

Datenerhalt durch integrierte Lithium-Batterie

Typische Batterielebensdauer: ca. 10 Jahre

Batterie vor Versand geprüft

Keine Änderungen an der Leiterplatte erforderlich

Vergleichstypen

International

DS1216B

DS1216

DS1216C

Typische Anwendungen

Industriecomputer

Mess- und Prüftechnik

SPS- und Steuerungstechnik

Embedded-Systeme

Reparatur und Restaurierung von Retro-Computern

Legacy- und Industriehardware

Hinweis: Da die integrierte Lithium-Batterie altersbedingt einer natürlichen Alterung unterliegt, wird jedes Modul vor dem Versand auf seine Grundfunktion und Batteriespannung geprüft.
